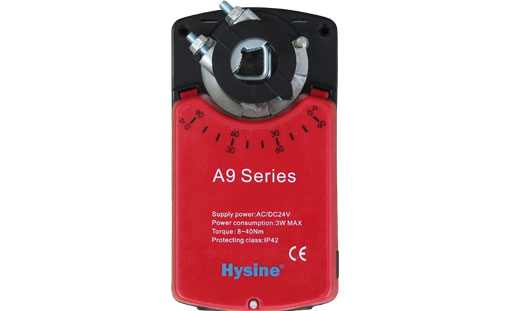

A91XX 标准型风门执行器

用于驱动楼宇自控系统（HVAC）风门
输出扭矩：8Nm，16Nm，24Nm
供电电压：AC/DC 24V
控制方式：0(2)-10V 模拟量控制 0(4)-20mA 模拟量控制
反馈方式：：0(2)-10V 模拟量 0(4)-20mA 模拟量

特色和亮点
应用程序和功能
技术参数
下载文档

用于驱动楼宇自控系统（HVAC）风门
输出扭矩：8Nm，16Nm，24Nm
供电电压：AC/DC 24V
控制方式：0(2)-10V 模拟量控制 0(4)-20mA 模拟量控制
反馈方式：：0(2)-10V 模拟量 0(4)-20mA 模拟量

			A9108				A9116		A9124
电气参数	额定电压		AC24V 50/60Hz DC24V
	额定电压范围		AC/DC 19.2...28.8V
	功耗		运行状态 4.5W，待机状态 0.5W
	导线规格		0.5mm2
	端子规格		最大 2.0mm2
功能参数	扭矩		8Nm				16Nm		24Nm
	适配风门面积		1.5m2				3m2		4.5m2
	旋转方向		可通过拨码开关选择
	手动操作		具备
	旋转角度		最大 95°
	运行时间		55S（95°）				100S（95°）		160S（95°）
	噪音水平		45dB
	位置指示		机械指示
工作环境	电气等级		III（安全低压）
	防护等级		IP44
	工作环境温度		-15…+50℃
	储藏环境温度		-30…+80℃
	最大环境湿度		95%RH，不结露
尺寸／重	尺寸		详见尺寸图
	风门轴长度		>50mm
	风门轴规格		10...20mm 圆轴 10X10...16X16 方轴
	重量		1.2-1.3 Kg

A91XX 标准型风门执行器
